丰宁抽水蓄能电站蜗壳WDB620D钢GMAW工艺评定及生产应用

李明伟, 雷进波, 于莉莉, 吴建忠, 周长安

李明伟, 雷进波, 于莉莉, 等. 丰宁抽水蓄能电站蜗壳WDB620D钢GMAW工艺评定及生产应用[J]. 焊接, 2024(3):76 − 80. DOI: 10.12073/j.hj.20230616002
引用本文: 李明伟, 雷进波, 于莉莉, 等. 丰宁抽水蓄能电站蜗壳WDB620D钢GMAW工艺评定及生产应用[J]. 焊接, 2024(3):76 − 80. DOI: 10.12073/j.hj.20230616002
Li Mingwei, Lei Jinbo, Yu Lili, et al. GMAW procedure qualification and production application of WDB620D steel for spiral case of Fengning Pumped Storage Power Station[J]. Welding & Joining, 2024(3):76 − 80. DOI: 10.12073/j.hj.20230616002
Citation: Li Mingwei, Lei Jinbo, Yu Lili, et al. GMAW procedure qualification and production application of WDB620D steel for spiral case of Fengning Pumped Storage Power Station[J]. Welding & Joining, 2024(3):76 − 80. DOI: 10.12073/j.hj.20230616002

丰宁抽水蓄能电站蜗壳WDB620D钢GMAW工艺评定及生产应用

详细信息
    作者简介:

    李明伟,工程师;主要从事水轮发电机、汽轮发电机的制造工艺工作;feilong5622588@163.com

  • 中图分类号: TG444

GMAW procedure qualification and production application of WDB620D steel for spiral case of Fengning Pumped Storage Power Station

  • 摘要:

    采用熔化极气体保护焊(GMAW)对WDB620D钢进行了焊接工艺评定,对其焊缝进行了NDT无损检测,并对焊接接头进行了拉伸、弯曲、冲击等力学性能试验。试验结果表明,焊接工艺评定的各项力学性能和焊接性能指标都达到了图纸设计和ASME Ⅸ标准的各项要求,该GMAW工艺在丰宁抽水蓄能电站的蜗壳制造中进行了应用和验证,并取得了良好的效果。

    Abstract:

    Welding procedure qualification of WDB620D steel was evaluated by gas metal arc welding (GMAW). Non-destructive testing was carried out on welds of WDB620D steel, and mechanical properties tests of tensile, bending and impact were carried out on welded joints. Test results showed that mechanical properties and weldability indexes of welding procedure qualification met requirements of drawings and ASME Ⅸ standard. GMAW process was applied and verified in the volutes manufacturing of Fengning Pumped Storage Power Station, and good results were obtained.

  • 丰宁抽水蓄能电站是目前世界上最大的抽水蓄能电站之一[1],总装机3 600 MW,年设计发电量66.12亿千瓦时,年抽水量87.16亿千瓦时。二期工程装机6台300 MW抽水蓄能机组,包括2台变速机组,是国内首次采用大型变速抽水蓄能机组技术[2]。变速机组可以实现水泵功率的有效调节,使其运行效率更高、稳定性更优。丰宁可变速机组水泵水轮机座环蜗壳整体装配约173 t,是机组主要的支撑及引水部件,是机组埋件的核心部件。蜗壳主要材质为WDB620D,材料具有良好的强韧性和焊接性[3]。蜗壳钢板最小板厚35 mm,最大板厚达100 mm,具有拘束度大、焊接难度大、焊接填充量大等难点。

    对WDB620D厚板进行焊接,按ASME第Ⅸ卷《焊接、钎接和粘结评定规范》标准要求进行了相关工艺评定试验及生产实践。

    焊接工艺评定流程、试验项目、检测及合格标准严格按ASME第Ⅸ卷《焊接、钎接和粘接评定规范》标准执行。

    试验材料为舞阳钢铁有限责任公司生产,厚度50 mm,热处理状态为淬火+回火。化学成分及力学性能分别见表1表2

    表  1  WDB620D试验材料化学成分(质量分数,%)
    CSiMnSPCrNiMoCuNbVTiBAlt
    0.060.191.310.0020.0110.300.200.270.250.0210.0450.0020.000 30.003
    注:Ceq(%)=C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/14;Pcm(%)=C+Si/30+Mn/20+Cu/20+Ni/60+Cr/20+Mo/15+V/10+5B
    下载: 导出CSV
    | 显示表格
    表  2  WDB620D试板力学性能
    力学性能(横向) 工艺性能(横向)
    α=180°, d=3a
    屈服强度Rp0.2/MPa 抗拉强度Rm/MPa 断后伸长率A(%) −20 ℃冲击吸收能量AKV2/J
    610 725 18 266,256,281 无裂纹
    注:α为弯曲角度;d为弯心直径;a为试样厚度。
    下载: 导出CSV
    | 显示表格

    根据化学成分,可以计算出试板材料的碳当量Ceq=0.42%,焊接冷裂纹敏感性指数Pcm=0.19%,从2项指数来看,钢板焊接性较好,但有一定的淬硬倾向,会在热影响区产生淬硬组织,由于板材较厚、焊接热循环导致内应力大,可能在热影响区产生敏感的金相组织。为避免或减少冷裂纹的产生,综合考虑冷裂纹敏感性及生产实际可操作性,确定焊接前试板预热大于80 ℃,焊接层间温度小于200 ℃。

    按照等强匹配原则,焊接材料选用AWS A5.28 ER90S-G等级,由哈尔滨威尔焊接材料有限公司生产的HS-60NiMo气保焊焊丝,其化学成分及力学性能,分别见表3表4。热处理状态为580 ℃×8 h。

    表  3  HS-60NiMo焊丝化学成分(质量分数,%)
    C Mn Si S P Ni Mo Cu
    0.076 1.63 0.54 0.006 0.008 0.86 0.37 0.10
    下载: 导出CSV
    | 显示表格
    表  4  HS-60NiMo焊丝熔敷金属力学性能
    屈服强度
    Rp0.2/MPa
    抗拉强度
    Rm/MPa
    断后伸长率
    A(%)
    −20 ℃冲击吸收能量
    AKV2/J
    630 710 21 112,137,128
    下载: 导出CSV
    | 显示表格

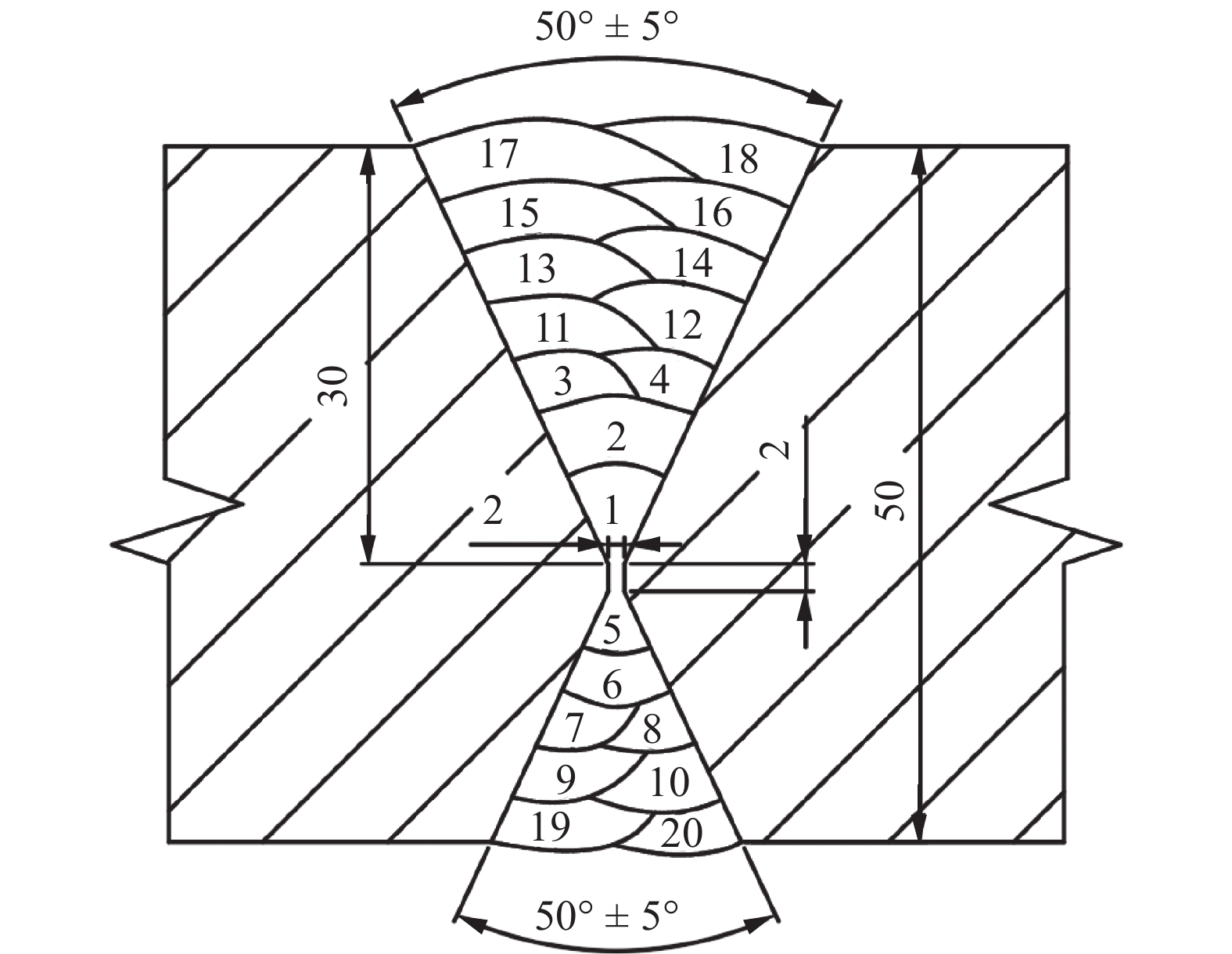

    试板焊接接头采用X形对接坡口,接头形式及焊接顺序如图1所示。

    图  1  焊接顺序及坡口尺寸示意图

    焊接保护气体为80%Ar+20%CO2,清根方法为碳弧气刨并砂轮打磨。焊接位置采用立焊3G位置。评定试验的焊接工艺参数见表5

    表  5  焊接工艺参数
    焊丝直径
    d/mm
    电流极性焊接电流
    I/A
    电弧电压
    U/V
    焊接速度
    v/(cm·min−1)
    1.2直流反接170~19022~257.0~10.0
    下载: 导出CSV
    | 显示表格

    焊后48 h进行焊缝外观检查,检验合格后使用CTS-2020超声波探伤仪按ASME Ⅷ 附录12的要求进行焊缝无损检测。检验合格后,进行580 ℃×11.5 h热处理。超声波无损复探合格后,分别对焊接接头及热影响区制取力学性能检测试样,进行拉伸、弯曲、冲击等试验。力学性能取样位置如图2所示。

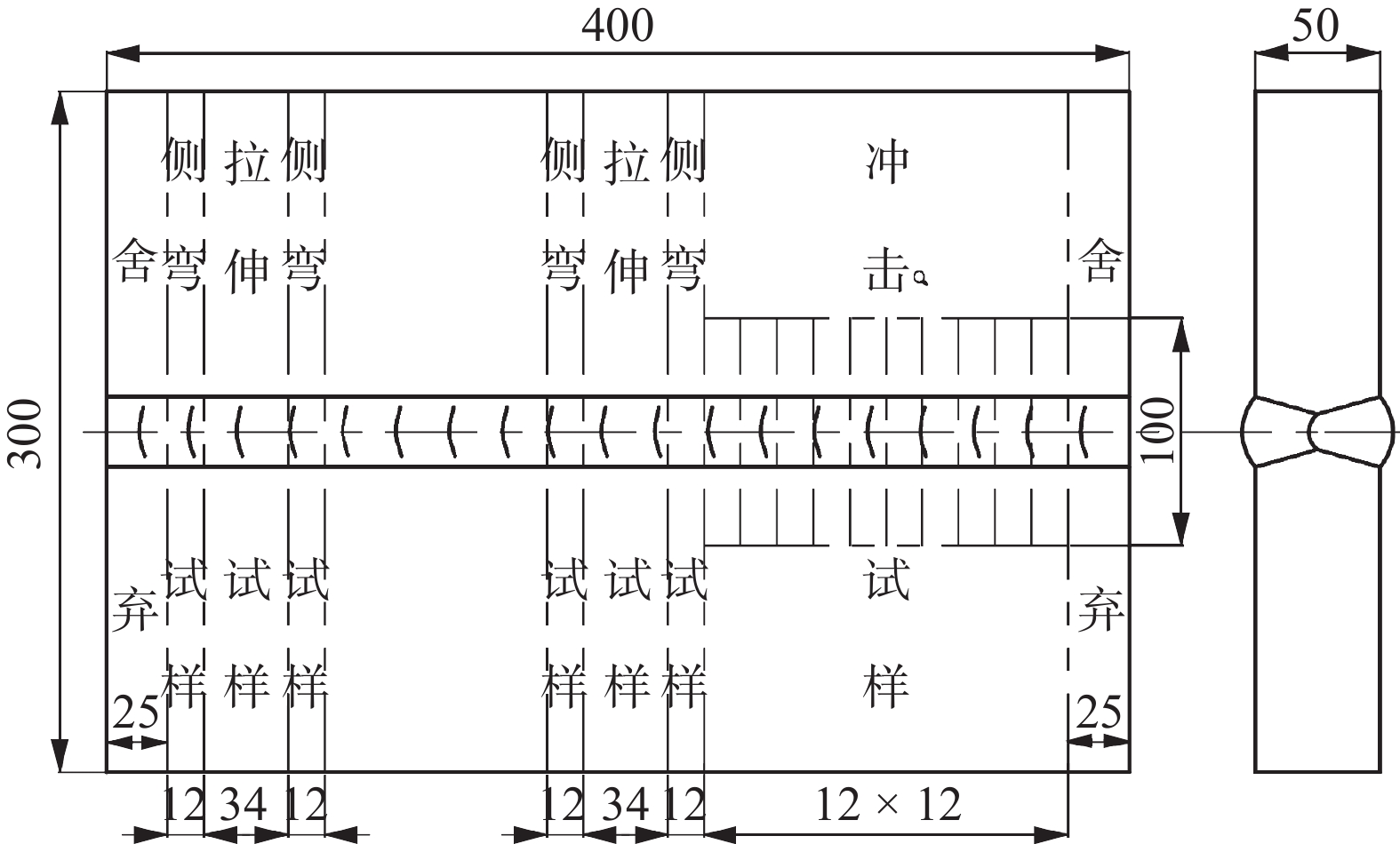

    图  2  试件力学性能取样位置图

    拉伸试样采用全板厚尺寸制备,按QW-150规范进行试验操作,共做2组检测。拉伸后试样断裂位置为母材区域,如图3所示。从图中可以看出断裂方式为塑性断裂。试验结果见表6,满足母材标准Rp0.2$\geqslant $620 MPa的要求。

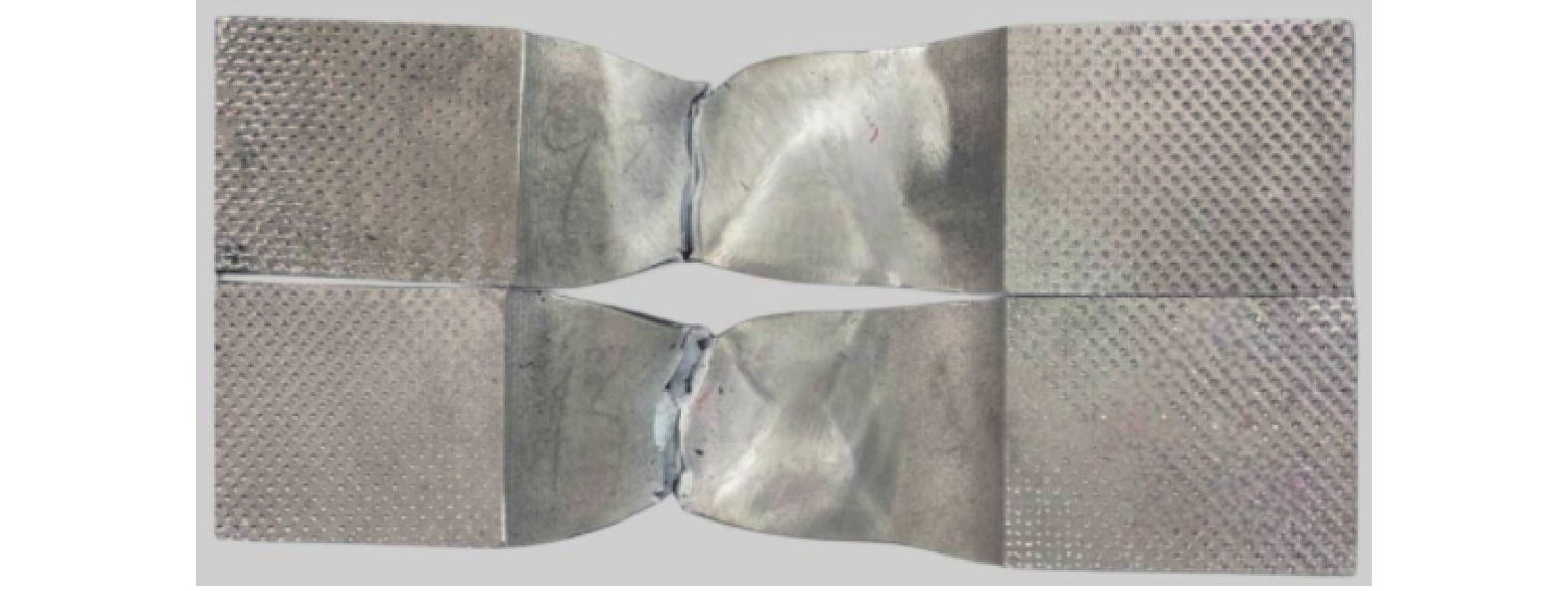

    图  3  拉伸试验后试样图
    表  6  拉伸试验结果
    试样编号 宽度b/mm 厚度h/mm 面积S/mm2
    T-01 19.6 49.8 976.1
    T-02 19.7 50.0 985.0
    试样
    编号
    极限总载荷
    F/kN
    极限单位应力
    R/MPa
    断裂
    位置
    T-01 683.3 700.0 母材
    T-02 699.4 710.1 母材
    下载: 导出CSV
    | 显示表格

    弯曲试样采用横向侧弯方式制备,按QW-163规范进行试验操作,共做4组检测。弯曲后试样表面均没有裂纹开口产生,如图4所示。试验结果见表7,满足导向弯曲试样在弯曲后的凸面上沿任何方向测量,焊缝和热影响区内都不得有超过3.2 mm的开口缺陷的要求。

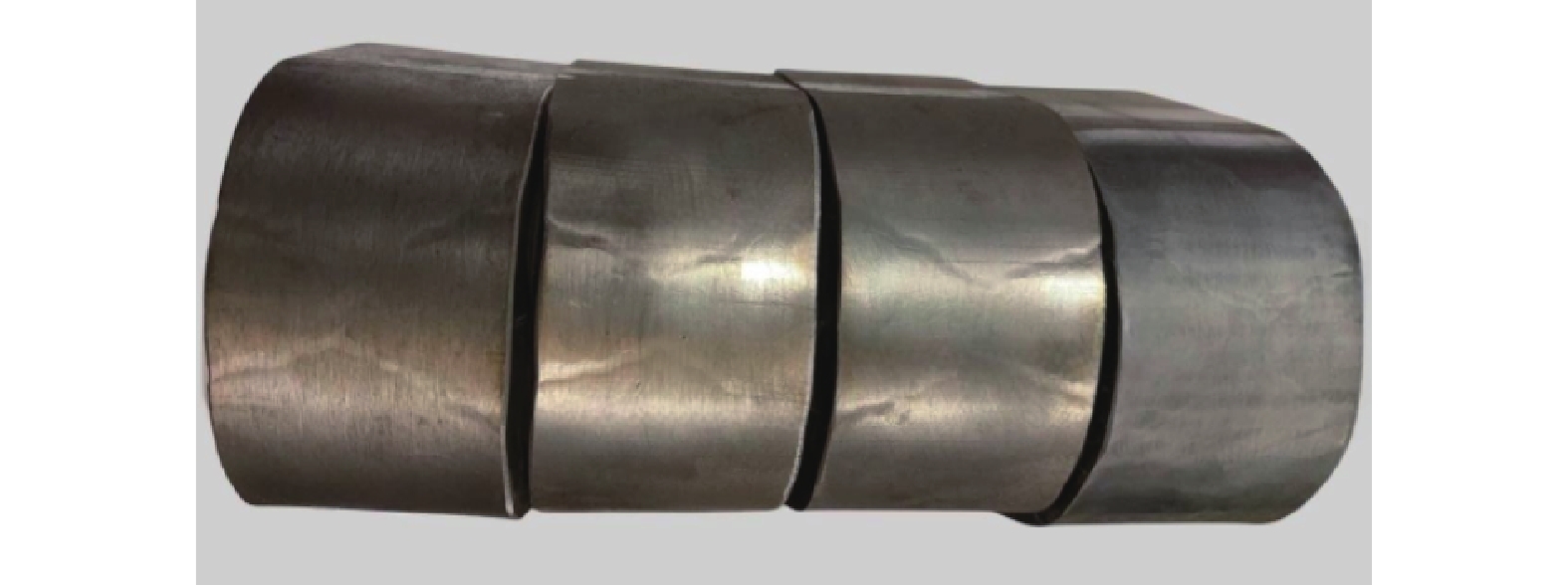

    图  4  弯曲试验后试样图
    表  7  弯曲试验结果
    试样
    编号
    试样厚度
    h/mm
    弯曲半径
    r/mm
    弯曲角度
    α/(°)
    试验
    结果
    B-01 10 48 180 无裂纹
    B-02 10 48 180 无裂纹
    B-03 10 48 180 无裂纹
    B-04 10 48 180 无裂纹
    下载: 导出CSV
    | 显示表格

    夏比V形缺口韧性试验试样,按照母材规范及ASME第Ⅷ卷UG-84夏比冲击试验的要求进行制备,按QW-170规范进行,试样尺寸10 mm×10 mm×55 mm,试验温度为−20 ℃,共做4组检测,试验结果见表8,满足焊缝及热影响区冲击吸收能量AKV$\geqslant $47 J要求。

    表  8  冲击试验结果
    试样编号 缺口位置 冲击吸收能量AKV/J
    C-01 热影响区(厚度1/4) 162, 212, 204
    C-02 热影响区(厚度3/4) 206, 82, 234
    C-03 焊缝(表面1.5 mm) 140, 138, 140
    C-04 焊缝(厚度3/4) 72, 86, 78
    下载: 导出CSV
    | 显示表格

    从各项试验结果,可以看出WDB620D钢采用以上工艺参数焊接时,抗拉强度、弯曲韧性、焊接接头的焊缝及热影响区在−20 ℃下的夏比V形冲击试验结果均优于母材各项性能要求,并且有一定的强度裕量。

    在焊接工艺评定试验的基础上,进行了焊接工艺规程的编制,指导蜗壳厂内焊接施工。

    焊接电源采用直流反接,要求其动特性良好,调节灵敏度高。

    焊缝坡口,均按图开出,打磨去除氧化皮及淬硬层,露出金属光泽。蜗壳环节组装对接的坡口间隙0~4 mm。焊前将坡口及其两侧20 mm范围内的铁锈、油污、氧化皮、水迹等杂质打磨清理干净。

    定位焊焊缝,焊接于坡口的清根侧,每段长约100~150 mm,间距约200~400 mm,焊缝厚度约15~20 mm[4],预热要求与正式焊接相同。定位焊需保证强度且无裂纹、气孔、夹渣等缺欠。

    当日未使用完的焊丝,采取防潮保护措施,防止焊丝受潮。

    焊前预热80~120 ℃,层间温度100~220 ℃。预热及层间保温,使用远红外履带式加热板及自动加热温控柜进行控制。加热宽度约200 mm,均匀布置在焊缝上,升温速度按50 ℃/h进行,不宜过快,以使升温均匀,防止加温过快导致定位焊缝开裂。坡口两侧50 mm处测量预热温度[5]

    蜗壳成形组对后,存在一定拘束应力,为了减小焊接变形、提高焊缝的塑形和韧性,焊接时采用小热输入、多层多道焊,焊道摆宽不大于20 mm。

    蜗壳厂内焊接工艺参数见表9。焊接生产过程中详细记录了相关工艺参数、预热温度、层间温度等信息。

    表  9  蜗壳焊接工艺参数
    焊接
    位置
    电流
    极性
    焊接电流
    I/A
    电弧电压
    U/V
    焊接速度
    v/(cm·min−1)
    平焊、
    横焊
    直流
    反接
    180~320 22~32 16~40
    立焊 直流
    反接
    160~240 18~25 9~25
    下载: 导出CSV
    | 显示表格

    在蜗壳焊缝环向方向采用分段退步焊,两端部需加引弧板和熄弧板。双面焊缝先从蜗壳内侧过流面进行打底焊接,先焊接3层左右,从蜗壳外侧进行清根,打磨渗碳层至露出金属光泽后,进行外侧焊缝的焊接,两侧交替焊接直至焊平。注意层与层之间接头需错开50 mm左右,焊接接头需打磨。焊接完成后,过流面焊缝需将余高去除打磨平,且与周边母材圆滑过渡。

    外观检验:通过目视对焊缝表面裂纹、夹渣、咬边、气孔、飞溅、未焊满、焊瘤、余高、焊缝宽度等进行仔细检查,检验标准按ISO 5817-C级。

    无损检测:根据图纸及检验规范,对蜗壳所有焊缝进行100% TOFD(包含横向扫描)、MT检查,对于TOFD不使用区域的焊缝需做UT检查。TOFD检验标准按NB/T 47013.10 B级,UT检验标准按EN ISO 11666-2级,MT检验标准按EN ISO 23278-2X级。

    焊缝一次探伤合格率高,焊缝内部及表面产生的裂纹极少。对于超标缺陷及可记录缺陷,均详细记录了缺陷的大小、位置及缺陷的性质等,并归档留存。

    返修前将缺陷位置周围区域进行预热,预热温度应比正常预热温度高约20 ℃。使用碳弧气刨将缺陷清除干净,气刨长宽需较缺陷两端各延长至少30~50 mm,并用磨光机打磨去除渗碳层,使用高温PT或干粉MT检测方法确认缺陷已经去除干净。返修过程中,严格控制层间温度,避免返修区域温度过高而引起局部热影响区晶粒粗大,使焊缝强度及低温冲击韧性下降的可能[6]

    母材表面的压痕、夹痕如深度小于1 mm,则需要与周边打磨过渡平滑。如深度不小于1 mm,需预热并补焊打磨过渡[7]。补焊过的区域需要做目视及MT检查,确认无缺陷。

    焊缝表面不允许有任何的裂纹和未熔合,如发现需严格按规程进行预热、返修及打磨处理。表面气孔、咬边、焊瘤、弧坑等需仔细处理至满足外观检验等级要求[8]

    检验合格后,蜗壳连同座环进行炉内整体热处理,工件多点垫平入炉,防止热处理过程中工件变形。从室温自由升温到200 ℃后,加热升温速度按vi<50 ℃/h控制,升温至(580±10) ℃保温4 h,之后进行冷却降温,冷却降温速度按vd<50 ℃/h控制,降至200 ℃后自由冷却。

    按照热处理前的外观、NDT检验标准及要求,对热后焊缝进行复检。

    (1)通过合理的焊接工艺进行焊接工艺评定试验,从试验结果可以看出,焊缝接头的强度高、塑形优、低温韧性良好。

    (2)在焊接工艺评定的基础上,编制合理的焊接工艺规程,通过对焊前预热、层间保温、焊接热输入控制、热处理消应等严格的过程控制,克服了蜗壳WDB620D材料焊接填充量大、有淬硬倾向等难题,焊缝表面成形良好,无损检测的一次合格率达到了97.5%。焊缝质量得到了保障,完全满足各项检验要求。
